HOT ! ■KG 歯研スパイラルマイタギヤ MG3S 20R-5816H〔品番:MG3S20RM5816H〕【1604983:0】[店頭受取不可]

ＫＧ　歯研スパイラルマイタギヤ　ＭＧ３Ｓ　２０Ｒ−５８１６Ｈ〔品番：MG3S 20R-5816H〕[注番:1604983]
[本体質量：556.1g]《包装時基本サイズ：83.00×83.00×54.00》〔包装時質量：556.1g〕

分類》メカトロ部品》軸受・駆動機器・伝導部品》歯車
☆納期情報：取寄管理コード(006) メーカー直送品 (欠品の場合有り)

《メーカー》
協育歯車工業（株）
《品番》
MG3S 20R-5816H
《特長》
●高速運転に最適です。
●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。
●歯部高周波焼入れ後に研磨加工を施し、高精度に仕上げています。
●歯切り品と比較し、曲げ強度、歯面強度が20%以上向上しています。
●高精度にカスタマイズできます。
●お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。
●歯部外周は、軸心と平行に面取りをしているので、精度良くチャッキングできます。
《用途》
●一般産業機械、食品機械等に使用。

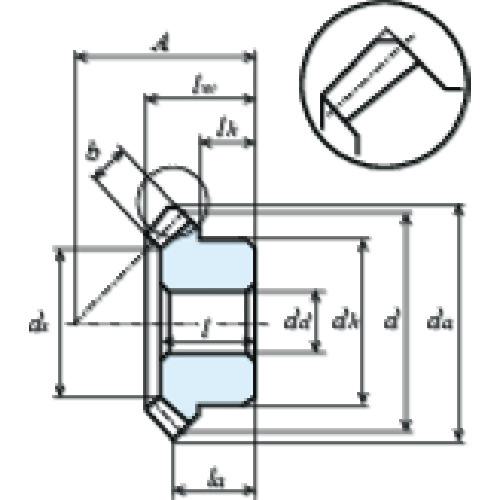

《仕様》
●モジュール:3
●歯数:20
●基準円直径(mm):φ60
●穴径(mm):φ16
●組立距離(mm):58
●全長(mm):39.57
●歯幅(mm):15
●歯先円直径(mm):φ62
●ハブ外径(mm):φ52
●ハブ長さ(mm):24
●ねじれ方向:R
●穴長さ(mm):35
●歯数比:1対1
●歯先角:50°04′
《仕様２》
●歯車精度:歯面研削仕上げ　JIS B 1704　１級
●圧力角:25°
●ねじれ角35°
《原産国（名称）》
日本
《材質／仕上》
●クロムモリブデン鋼（SCM440）
《セット内容／付属品》
《注意》
●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。
●（目標0.003mm以内）
《JANコード》

《本体質量》
556.1g
